Jak to zrobić? elementy rdzenia elektrycznego wpływa na ogólną sprawność transformatorów i cewek?

Elementy rdzenia elektrycznego odgrywają kluczową rolę w określaniu ogólnej sprawności transformatorów i cewek. Oto jak wpływają one na wydajność:

Zarządzanie strumieniem magnetycznym
Wysoka przepuszczalność: Materiały rdzenia elektrycznego, takie jak stal krzemowa, zostały zaprojektowane tak, aby miały wysoką przenikalność magnetyczną, co pozwala im skutecznie kierować strumień magnetyczny. Rdzeń o dużej przepuszczalności zmniejsza oporność obwodu magnetycznego, umożliwiając lepsze sprzężenie uzwojenia pierwotnego i wtórnego.

Ścieżka strumienia magnetycznego: Rdzeń zapewnia ścieżkę strumienia magnetycznego o niskiej reluktancji, zapewniając, że większość linii pola magnetycznego generowanego przez uzwojenia przechodzi przez rdzeń, a nie wycieka do otaczającego powietrza. Poprawia to efektywność przenoszenia energii pomiędzy cewkami.

Redukcja strat wiroprądowych

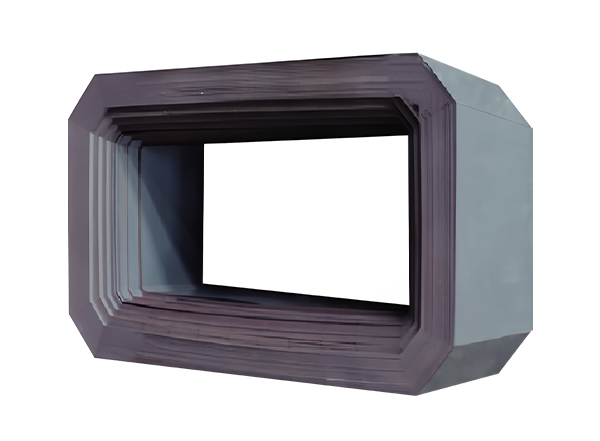

Konstrukcja laminowana: Rdzenie są często zbudowane z cienkich, izolowanych laminatów, a nie z litych kawałków. Ta laminowana konstrukcja pomaga zminimalizować prądy wirowe, czyli pętle prądu elektrycznego indukowane w materiale rdzenia poprzez zmieniające się pola magnetyczne. Ograniczając przepływ tych prądów, straty energii są zmniejszone, zwiększając ogólną wydajność.

Wybór materiału: Wybór materiałów o wysokiej oporności elektrycznej (takich jak stal krzemowa) dodatkowo pomaga w zmniejszeniu strat spowodowanych prądami wirowymi w porównaniu do stali konwencjonalnej.

Minimalizacja strat histerezy
Właściwości magnetyczne: Straty histerezy powstają w wyniku opóźnienia strumienia magnetycznego w materiale rdzenia, gdy zmienia się pole magnetyczne. Energia ta jest rozpraszana w postaci ciepła. Zastosowanie wysokiej jakości stali elektrotechnicznej o zoptymalizowanych właściwościach magnetycznych pomaga zminimalizować straty histerezy, zwiększając w ten sposób wydajność.

Obróbka materiału rdzenia: Stal krzemowa o zorientowanych ziarnach, która została przetworzona w celu ułożenia ziaren w określonym kierunku, może znacznie zmniejszyć straty spowodowane histerezą, szczególnie w zastosowaniach takich jak transformatory, w których pola magnetyczne działają głównie w jednym kierunku.

Stabilność termiczna
Rozpraszanie ciepła: Wydajne materiały rdzenia pomagają zarządzać ciepłem wytwarzanym podczas pracy. Nadmierne ciepło może prowadzić do zwiększonych strat i zmniejszenia wydajności. Rdzenie zaprojektowane do pracy w niższych temperaturach mogą utrzymać wydajność przez dłuższy czas.

Przewodność cieplna: Wybór materiału rdzenia wpływa na przewodność cieplną, która jest ważna dla utrzymania wydajności operacyjnej i zapobiegania przegrzaniu.

Odpowiedź częstotliwościowa
Częstotliwość działania: Materiał rdzenia wpływa na działanie transformatora lub cewki indukcyjnej przy różnych częstotliwościach. Zastosowania o wyższych częstotliwościach mogą wymagać materiałów specjalnie zaprojektowanych w celu zminimalizowania strat przy tych częstotliwościach (np. Stal amorficzna lub ferryty).

Nasycenie rdzenia: Rdzeń musi być zaprojektowany tak, aby skutecznie działał w granicach swojego nasycenia. Jeśli rdzeń ulegnie nasyceniu, może to prowadzić do zwiększonych strat i zmniejszenia wydajności.

Rozważania projektowe
Geometria rdzenia: Kształt i konfiguracja rdzenia (np. E-I, U-I, toroidalny) może wpływać na wydajność. Różne geometrie mogą zoptymalizować sprzężenie magnetyczne i zmniejszyć straty.

Izolacja: Właściwa izolacja pomiędzy warstwami zapobiega zwarciom dla prądów wirowych i zwiększa ogólną wydajność.

Elementy rdzenia elektrycznego mają kluczowe znaczenie dla wydajności transformatorów i cewek indukcyjnych. Wpływają na zarządzanie strumieniem magnetycznym, zmniejszają straty energii spowodowane prądami wirowymi i histerezą oraz pomagają utrzymać stabilność termiczną. Właściwy dobór materiałów rdzenia i konstrukcji może prowadzić do znacznej poprawy wydajności tych urządzeń elektrycznych, przyczyniając się do lepszego oszczędzania energii i wydajności w różnych zastosowaniach.
